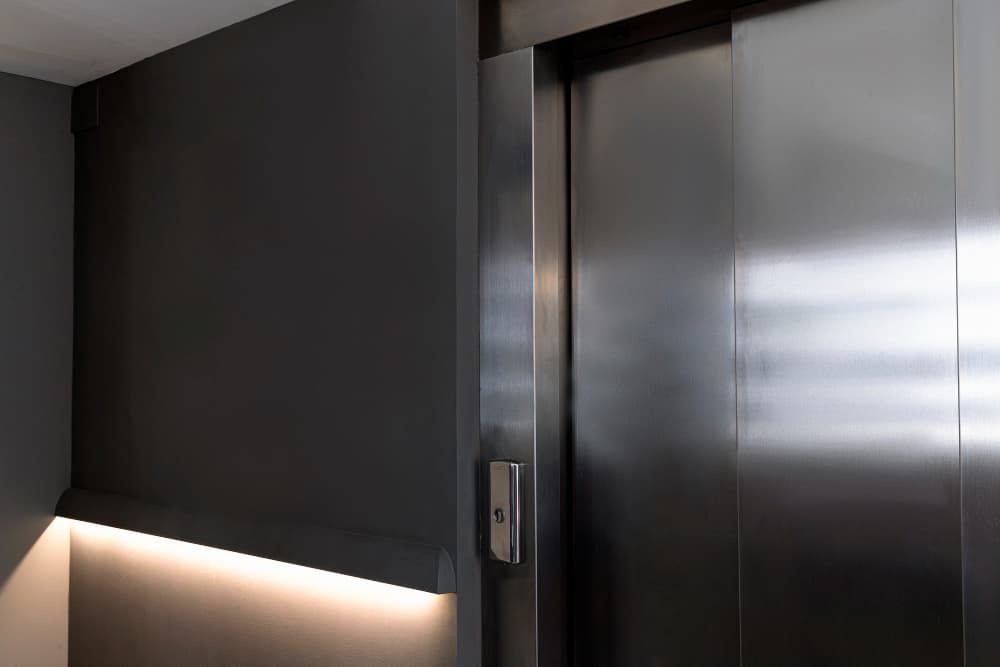

Пасажирські ліфти для багатоповерхових будинків: види, характеристики та вибір

Вибір пасажирського ліфта для житлового будинку - це стратегічне рішення, що впливає на комфорт, безпеку та щоденне життя мешканців, а також на капіталізацію всієї будівлі. Цей посібник допоможе забудовникам, головам ОСББ та власникам нерухомості розібратися у всіх тонкощах: від типів ліфтових систем та їх ключових характеристик до процесу вибору.

Які існують основні види пасажирських ліфтів?

Основний поділ пасажирських ліфтів відбувається за типом приводу, який визначає їхню швидкість, енергоефективність та сферу застосування. Два головні типи - це електричні та гідравлічні ліфти, кожен з яких має свої конструктивні особливості, переваги та недоліки.

Чим відрізняється електричний ліфт від гідравлічного?

Основна відмінність полягає в принципі дії: електричні ліфти використовують тягову лебідку з канатами та противагою для руху кабіни, тоді як гідравлічні підіймають кабіну за допомогою поршня, що виштовхується рідиною під тиском. Ця різниця робить електричні ліфти оптимальним рішенням для будівель середньої та високої поверховості, а гідравлічні - для малоповерхових споруд.

• Електричні ліфти (тягові): Це найпоширеніший тип для багатоповерхових будинків. Кабіна рухається за допомогою сталевих канатів, перекинутих через тяговий шків, який обертає електродвигун. Система врівноважується противагою, що значно зменшує навантаження на двигун та споживання електроенергії. Вони бувають двох підтипів:
  • Редукторні: Двигун з'єднаний зі шківом через редуктор. Це класична, надійна, але менш швидкісна та енергоефективна технологія.
  • Безредукторні: Шків встановлений безпосередньо на валу компактного синхронного двигуна. Такі системи є сучасним стандартом, забезпечуючи високу швидкість (до 10 м/с і вище), плавність ходу, низький рівень шуму та високу енергоефективність.
• Гідравлічні ліфти: У таких системах кабіна встановлена на поршні, що рухається всередині циліндра. Насос закачує гідравлічну рідину (масло) в циліндр, змушуючи поршень і кабіну підійматися. Спуск відбувається під дією власної ваги кабіни при контрольованому випуску рідини. Їх застосування зазвичай обмежується висотою підйому до 20-25 метрів (5-7 поверхів).

У чому переваги ліфтів без машинного приміщення (MRL)?

Ключова перевага ліфтів без машинного приміщення (MRL - Machine-Room-Less) полягає в економії корисного простору будівлі та зниженні будівельних витрат. У такій конструкції компактна безредукторна лебідка та система керування розміщуються безпосередньо у верхній частині шахти ліфта, що усуває необхідність у спорудженні окремого машинного відділення на даху.

Ця технологія стала можливою завдяки розвитку компактних та ефективних синхронних двигунів на постійних магнітах. Ліфти MRL є сучасним стандартом для більшості нових житлових будинків висотою до 30 поверхів. Окрім економії простору, вони пропонують вищу енергоефективність порівняно зі старими редукторними системами, менший рівень шуму та вібрації, що є важливим для комфорту мешканців верхніх поверхів.

Які бувають ліфти за призначенням?

За призначенням ліфти класифікують залежно від основних функцій та вимог до їх експлуатації. Хоча ми розглядаємо пасажирські ліфти, важливо розуміти їх підвиди, які часто зустрічаються в житлових комплексах.

• Стандартні пасажирські: Призначені виключно для перевезення людей. Дизайн та вантажопідйомність (зазвичай 400-1000 кг) розраховані на типові потреби мешканців.
• Лікарняні (ліжкові): Мають подовжену кабіну для транспортування пацієнтів на ношах або медичних каталках у супроводі персоналу.
• Вантажопасажирські: Універсальний варіант, що дозволяє перевозити як пасажирів, так і великогабаритні вантажі (меблі, будівельні матеріали). Мають підвищену вантажопідйомність (від 1000 кг) та посилену конструкцію кабіни з міцним оздобленням.
• Ліфти для маломобільних груп населення (МГН): Спроектовані з урахуванням потреб людей з обмеженими можливостями. Вони мають ширші дверні прорізи, горизонтальну панель управління (пост наказів), кнопки зі шрифтом Брайля, звукові та світлові сповіщення.
• Панорамні ліфти: Кабіна має одну або кілька скляних стін, що дозволяє пасажирам оглядати зовнішній простір. Встановлюються ззовні будівлі або у внутрішніх атріумах, виконуючи не лише транспортну, а й естетичну функцію.

На які ключові характеристики звернути увагу при виборі ліфта?

Правильний вибір ліфта базується на аналізі технічних характеристик, які повинні відповідати специфіці будівлі та інтенсивності пасажиропотоку. Ключовими параметрами є вантажопідйомність, швидкість, системи безпеки та енергоефективність.

Як розрахувати необхідну вантажопідйомність та пасажиромісткість?

Вантажопідйомність і пасажиромісткість розраховуються на етапі проектування будівлі на основі аналізу пасажиропотоку, що враховує кількість поверхів, квартир та очікувану кількість мешканців. Загальне правило полягає в тому, щоб система ліфтів могла перевезти певний відсоток населення будинку протягом 5 хвилин у години пік.

Стандартні значення для житлових будинків:

• До 10 поверхів: Часто достатньо ліфта вантажопідйомністю 400-630 кг (5-8 осіб).
• 10-17 поверхів: Рекомендується встановлення двох ліфтів, один з яких - вантажопідйомністю 1000 кг (13 осіб) для перевезення меблів та для потреб МГН.
• Вище 17 поверхів: Потрібен детальний розрахунок пасажиропотоку. Зазвичай встановлюється група з 3-4 ліфтів з інтелектуальною системою управління, що оптимізує їх рух та скорочує час очікування.

Яка швидкість руху ліфта є оптимальною для мого будинку?

Оптимальна швидкість ліфта залежить від висоти будівлі і має на меті забезпечити мінімальний час очікування та поїздки для пасажирів. Занадто повільний ліфт створює черги та дискомфорт, а надто швидкий є економічно невиправданим і може створювати відчуття дискомфорту при прискоренні/гальмуванні в невисоких будинках.

• До 9 поверхів: 1,0 м/с.
• 10-16 поверхів: 1,6 м/с.
• 17-25 поверхів: 1,6 - 2,5 м/с.
• Вище 25 поверхів: від 2,5 м/с до 6 м/с і більше.

Сучасні системи керування з частотним перетворювачем забезпечують плавний старт і зупинку кабіни, що робить поїздку комфортною навіть на високих швидкостях.

Що входить у поняття безпеки сучасного ліфта?

Безпека сучасного ліфта - це комплексна багаторівнева система, що відповідає суворим міжнародним та національним стандартам (зокрема, ДСТУ EN 81-20 та EN 81-50). Вона включає як механічні, так і електронні компоненти, призначені для запобігання аварійним ситуаціям та захисту пасажирів.

Основні елементи системи безпеки:

• Обмежувач швидкості та уловлювачі: Це ключовий механічний вузол безпеки. Якщо кабіна перевищує номінальну швидкість на 15%, обмежувач швидкості спрацьовує і активує уловлювачі - спеціальні клини, які механічно затискають напрямні рейки і миттєво зупиняють кабіну.
• Дверні фотоелементи (світлова завіса): Інфрачервоні промені по всій висоті дверного прорізу миттєво реагують на будь-яку перешкоду (людину, тварину, річ) і не дають дверям закритися, запобігаючи травмуванню.
• Буфери: Енергопоглинаючі пристрої (поліуретанові або гідравлічні), встановлені в приямку шахти, які пом'якшують удар, якщо кабіна або противага опускаються нижче крайнього нижнього поверху.
• Система контролю натягу канатів: Запобігає руху ліфта, якщо один з канатів ослаб або обірвався.
• Аварійне живлення (UPS): У разі зникнення електроенергії, акумуляторна батарея забезпечує роботу освітлення, вентиляції та двостороннього зв'язку, а також дозволяє ліфту доїхати до найближчого поверху і відкрити двері для безпечної евакуації пасажирів.
• Двосторонній зв'язок: Кнопка виклику диспетчера для зв'язку з аварійною службою є обов'язковою.

Як оцінити енергоефективність та майбутні витрати?

Енергоефективність ліфта є одним з найважливіших критеріїв, оскільки витрати на електроенергію складають значну частину його життєвого циклу. Найвищу ефективність демонструють сучасні електричні ліфти MRL з безредукторним приводом на постійних магнітах та системою рекуперації енергії.

Ключові технології енергозбереження:

• Рекуперативний привід: Коли ліфт гальмує або рухається вниз із завантаженою кабіною (чи вгору з порожньою), двигун працює в режимі генератора, повертаючи вироблену електроенергію назад у мережу будинку. Це дозволяє зекономити до 70% електроенергії.
• LED-освітлення та "сплячий" режим: Світлодіодне освітлення кабіни споживає в рази менше енергії, ніж лампи розжарювання. "Сплячий" режим автоматично вимикає освітлення, вентиляцію та дисплеї, коли ліфт не використовується протягом певного часу.
• Частотно-регульований привід (VFD): Забезпечує плавне регулювання швидкості двигуна, уникаючи пікових навантажень при старті, що значно знижує енергоспоживання.

Згідно зі стандартом ISO 25745, ліфти класифікуються за енергоефективністю від 'A' (найкраща) до 'G' (найгірша). При виборі обладнання варто вимагати у виробника сертифікат, що підтверджує клас енергоефективності.

Як правильно вибрати ліфт для конкретного будинку?

Процес вибору ліфта - це комплексне завдання, що вимагає врахування типу будівлі (новобудова чи існуючий фонд), аналізу пропозицій від виробників та пріоритетів щодо швидкості, комфорту й бюджету.

Які критерії вибору ліфта для новобудови?

При виборі ліфта для новобудови ключовим є інтеграція ліфтового обладнання в проект будівлі на ранньому етапі. Це дозволяє оптимально спроектувати шахту, машинне приміщення (якщо воно потрібне) та уникнути дорогих переробок.

Основні критерії:

1. Відповідність класу житла: Для житла економ-класу головним критерієм може бути ціна та надійність, тоді як для бізнес- та преміум-сегментів на перший план виходять швидкість, безшумність, комфорт та дизайн кабіни (використання нержавіючої сталі, скла, каменю, дерева).
2. Аналіз пасажиропотоку: Забудовник разом з проектувальниками повинен виконати розрахунок, щоб визначити кількість ліфтів, їхню вантажопідйомність та швидкість, аби уникнути черг у години пік.
3. Використання MRL-технології: Ліфти без машинного приміщення є пріоритетним вибором для більшості новобудов, оскільки це дозволяє збільшити корисну площу, яку можна продати (наприклад, пентхаус замість технічного приміщення).
4. Енергоефективність: Інвестиція в ліфти класу 'А' з рекуперацією енергії дозволить майбутньому ОСББ значно економити на комунальних платежах, що є вагомою конкурентною перевагою для житлового комплексу.

На що звернути увагу при заміні старого ліфта в існуючому будинку?

Заміна (модернізація) ліфта в будинку, де вже мешкають люди, має свою специфіку. Головне завдання - мінімізувати дискомфорт для мешканців та адаптувати нове обладнання до існуючої шахти.

Ключові аспекти:

• Точність замірів шахти: Це найважливіший етап. Неточність може призвести до того, що нове обладнання неможливо буде змонтувати. Заміри повинна проводити виключно спеціалізована компанія.
• Можливість збільшення розміру кабіни: Сучасні MRL-системи з компактною лебідкою дозволяють встановити більш простору кабіну в межах старої шахти, оскільки відсутня громіздка противага.
• Терміни монтажу: На час заміни ліфта мешканці, особливо літні люди та сім'ї з дітьми, відчуватимуть значні незручності. Варто обирати підрядника, який може гарантувати мінімальні та чіткі терміни виконання робіт (зазвичай від 3 до 6 тижнів).
• Комплексний підхід: Окрім заміни самого ліфта, важливо передбачити оновлення порталів (обрамлення дверей) на поверхах та у холі першого поверху, щоб загальний вигляд відповідав новому обладнанню.

Висновок

Правильний вибір пасажирського ліфта для багатоповерхового будинку гарантує комфорт і безпеку мешканців. Варто враховувати тип ліфта, технічні характеристики та якість обслуговування, щоб інвестиція була надійною і довготривалою. Звертайтесь до компанії СІТІ ЛІФТ, щоб отримати професійну консультацію та підібрати оптимальне рішення саме для вашого будинку.
